Pistoncino alzacofano MK2 NO FORATURE

In questa sezione è possibile documentare le proprie esperienze, lavorazioni e realizzazioni. Una specie di tutorial del punto malato ! (Riservato ai soci effettivi)

Pistoncino alzacofano MK2 NO FORATURE

Messaggioda Ridd1ck » 15/06/2013, 20:53

Con questo sistema si sfruttano i fori che ci sono in giro per il vano motore senza bisogno di bucare!

Occorrente:
-Trapano;
-Punta da 8mm;
-n°2 bulloni con testa sferica 8mm;
-staffette di ferro spessore 1mm;
-pistoncino baule punto.

Immagine

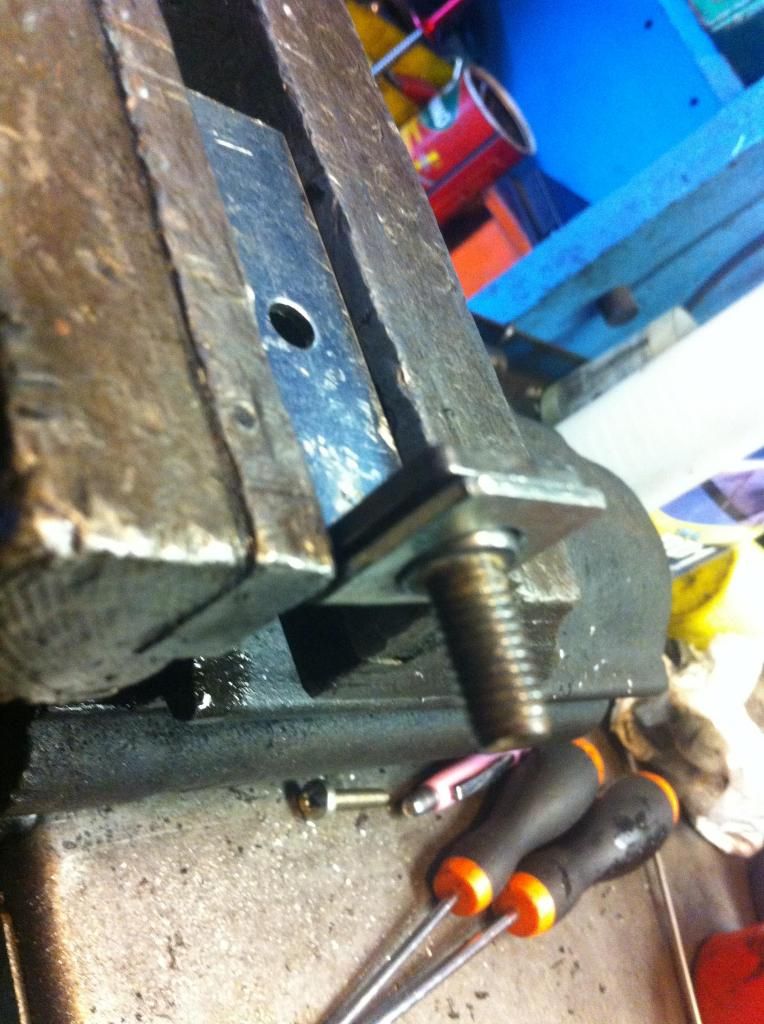

con la prima staffa create una ELLE che andrà poi avvitata sul cofano

Immagine

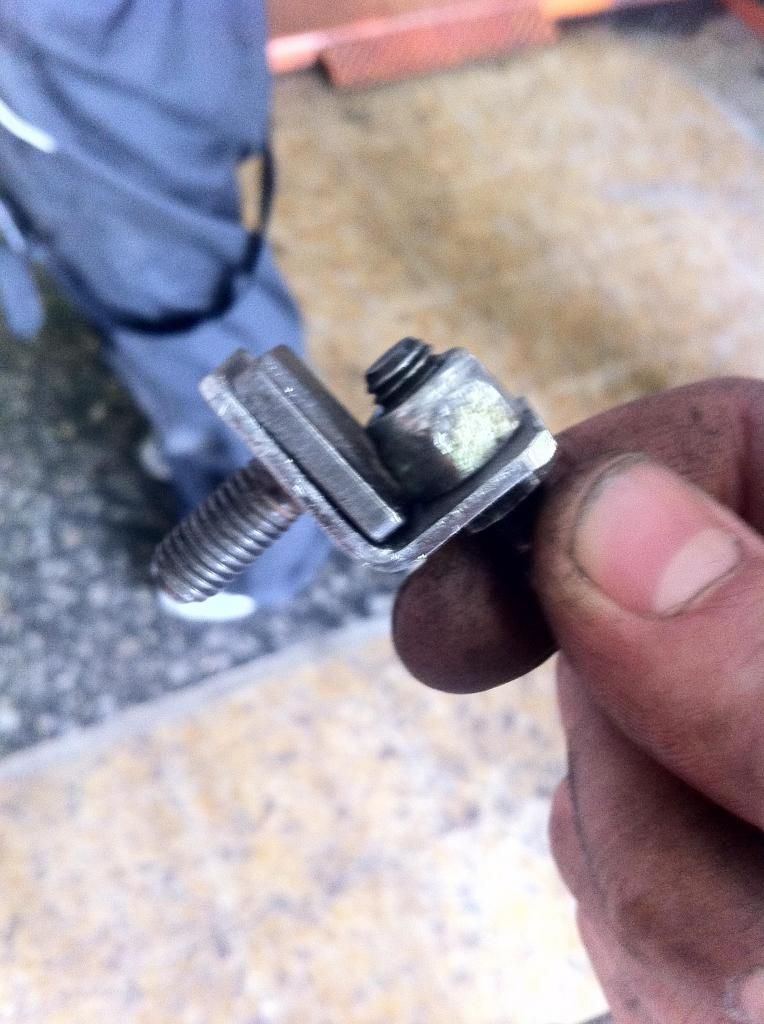

Dopodichè avvitate uno dei bulloni sulla L di ferro, vi troverete con una cosa simile a questa:

Immagine

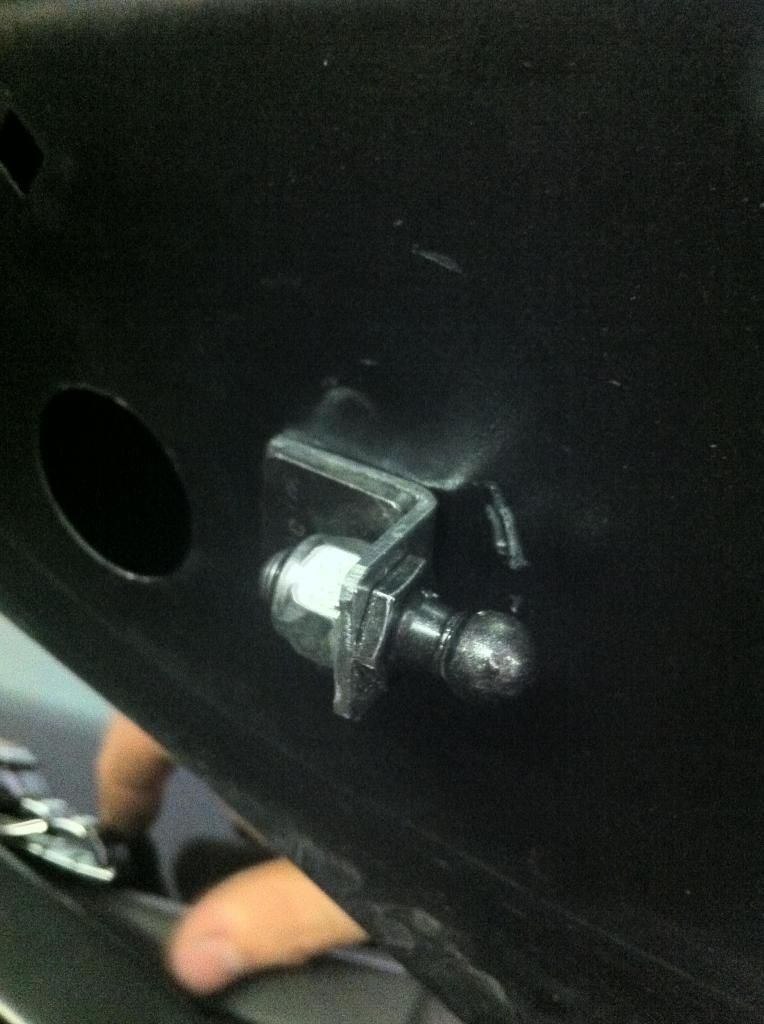

Avvitate il tutto nell'angolo del cofano, trovate un foro grande da cui passare per mettere il dado e il foro piccolo dove inserire il bullone.

Immagine

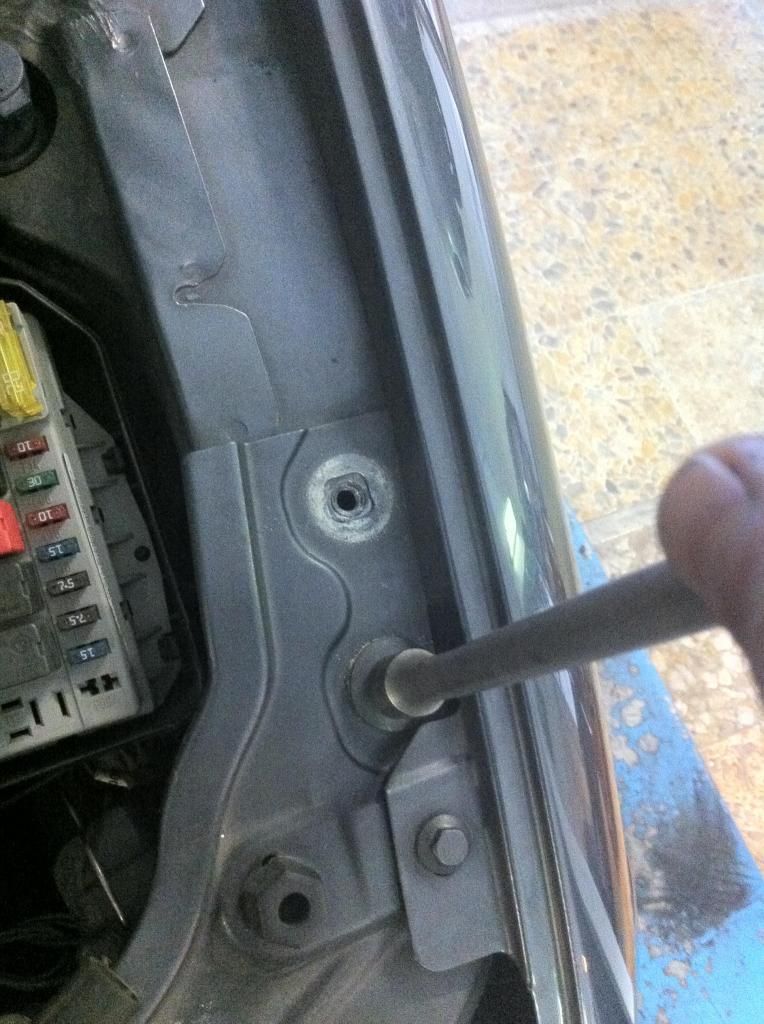

L'altra staffa verrà pizzicata tra la traversa anteriore e il longherone, quindi togliete il bullone più alto e allentate l'altro:

Immagine

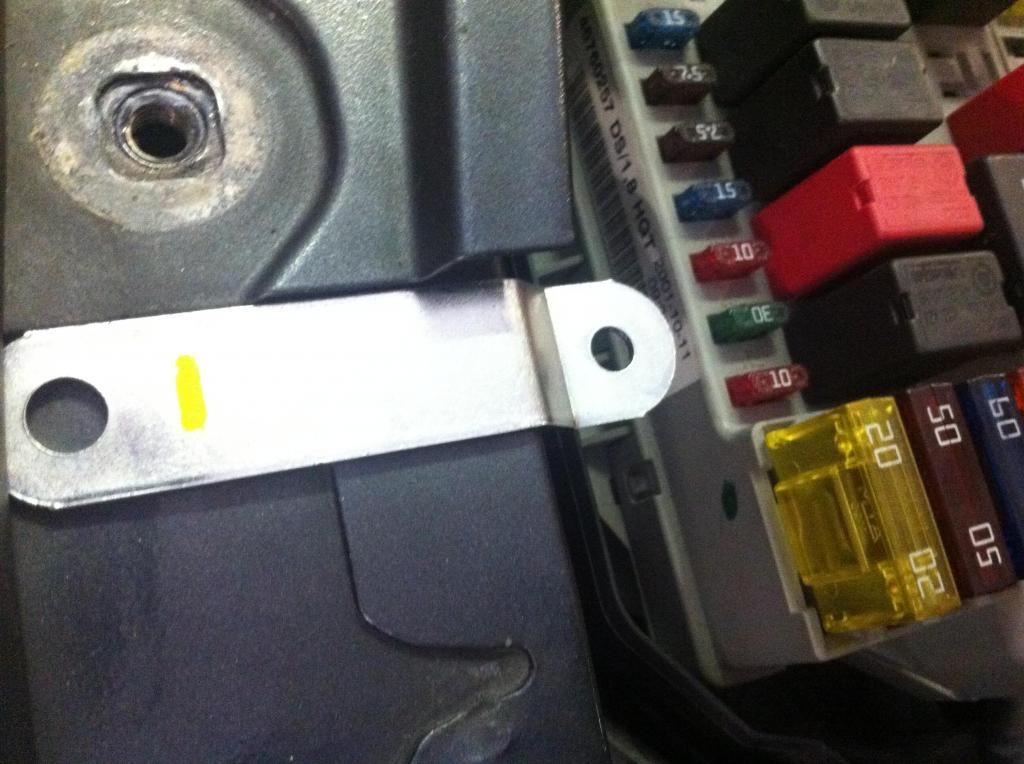

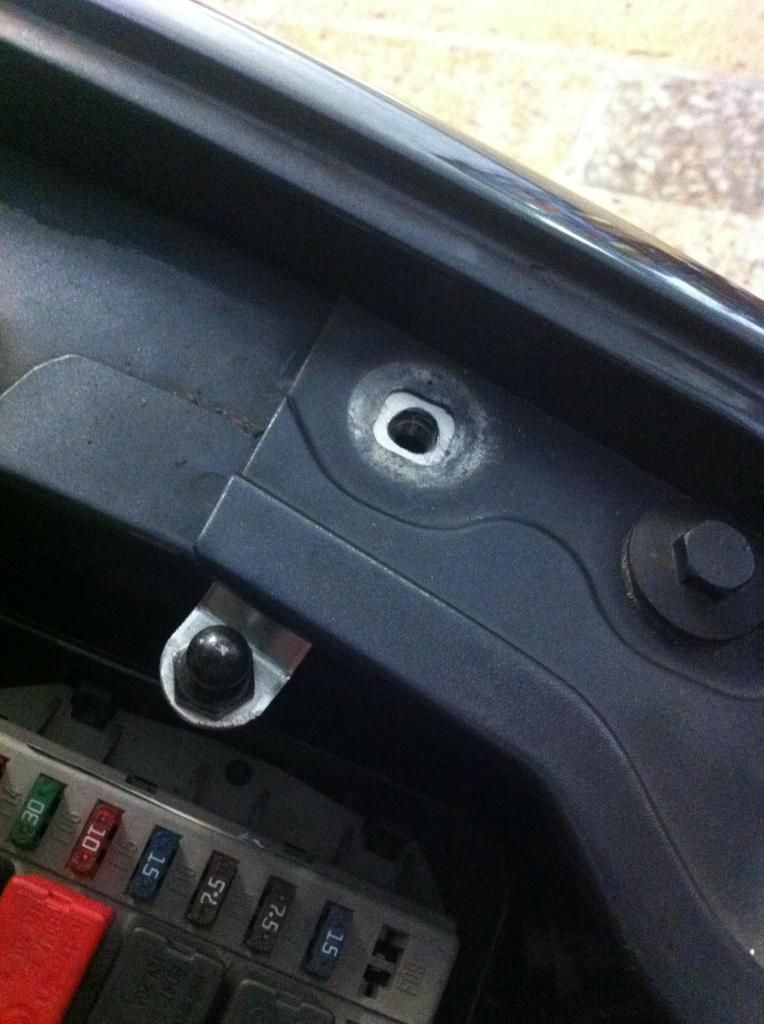

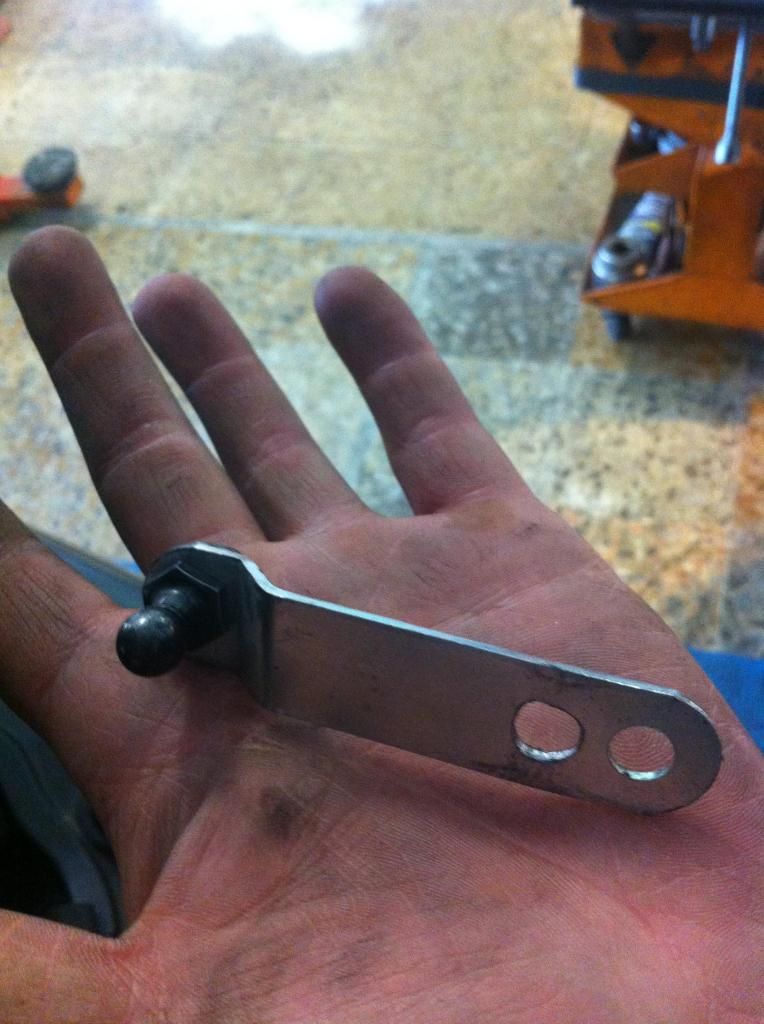

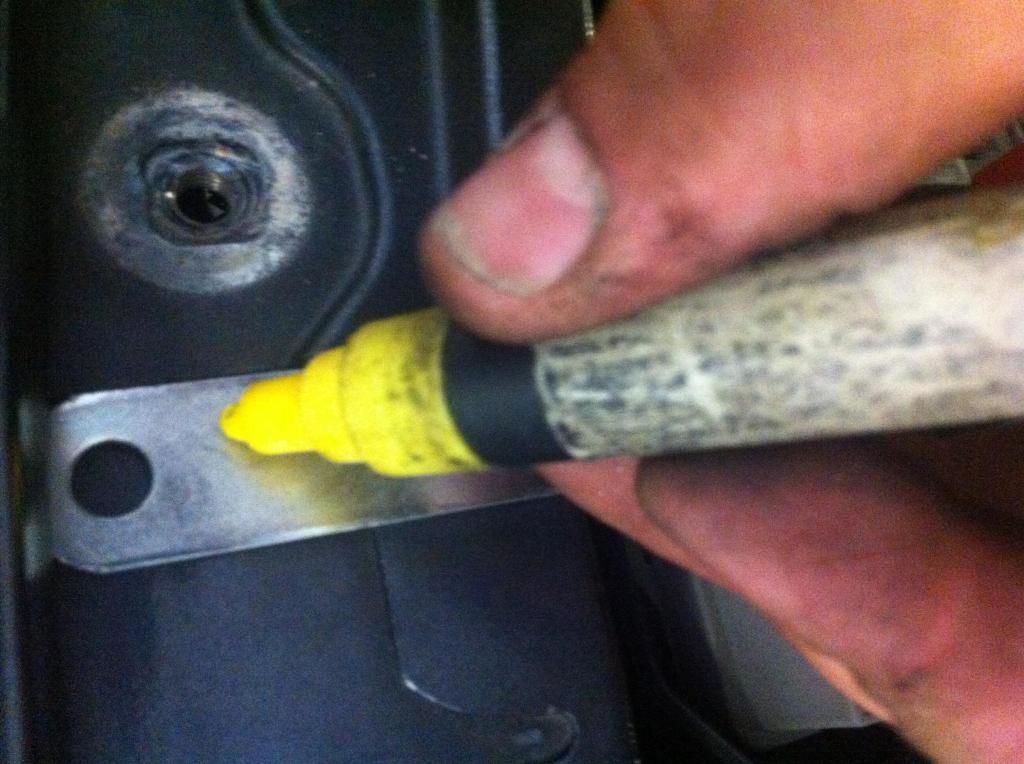

Segnate la posizione del foro origginale sulla staffa:
Immagine
Immagine
Immagine
Immagine

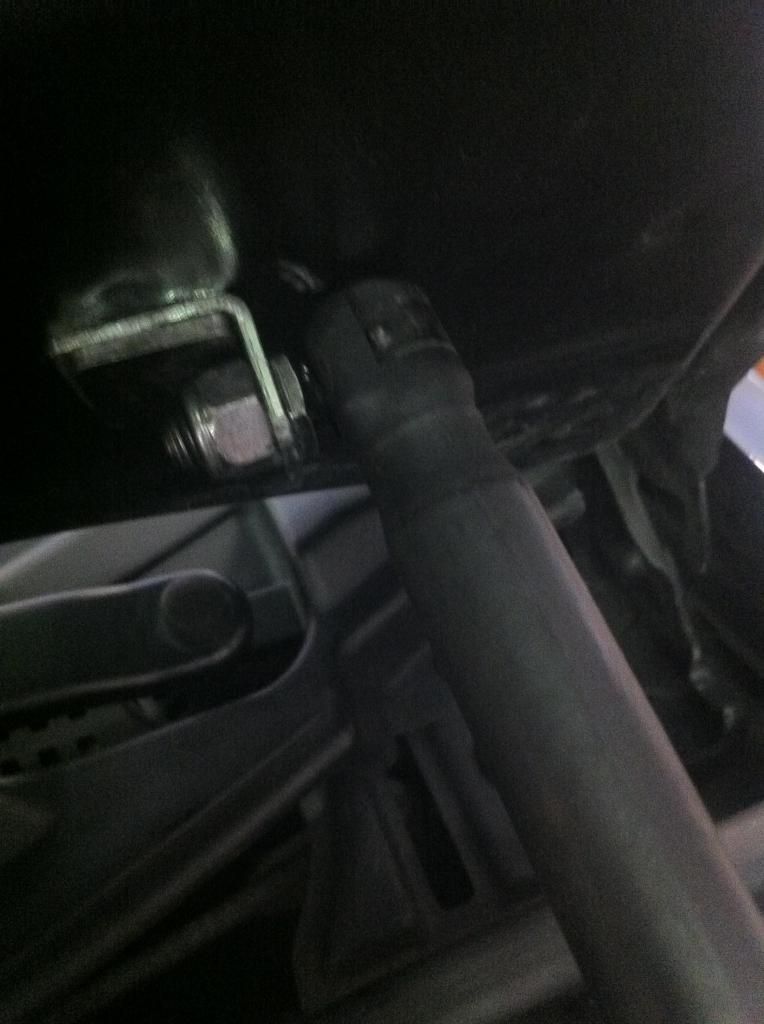

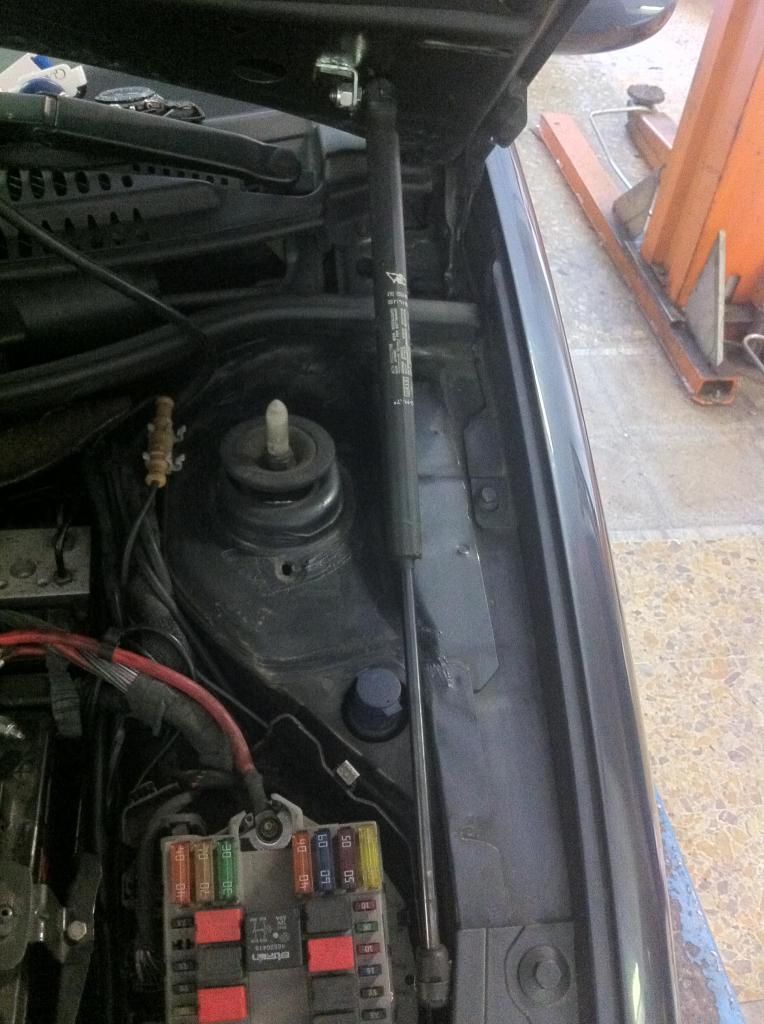

Installate a pressione il pistoncino:
Immagine
Immagine
Immagine

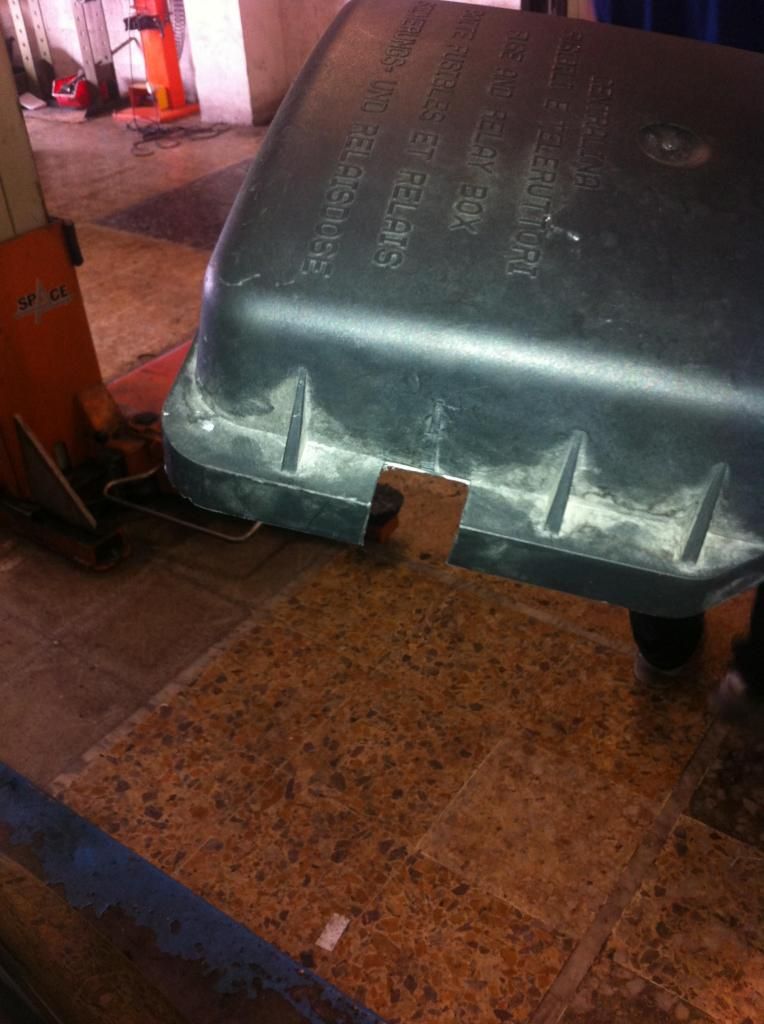

L'unica cosa da modificare è il coperchio della scatola fusibili:

Immagine

Buon divertimento!

Tutto questo è stato fatto con bulloneria di recupero, se dovete comprare tutto vi consiglio bulloni M8x 20mm.
Non importa raggiungere i 200 km/h, l'importante è in quanto tempo li raggiungi!
Ora è tempo che la fenice risorga dalle sue ceneri!!! --->PHOENIX!<---
Avatar utente
Ridd1ck
Pilota W.R.C.

Messaggi: 2715
Iscritto il: 02/07/2009, 12:12
Località: San Mauro Torinese
Modello: MK2 Sporting JTD

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda Alfa » 15/06/2013, 21:24

è una cosa che devo sempre fare ma non trovo mai l'occasione! :mrgreen:
Male che va' ce lo saldo :D
Punto JTDImmagine
Nuovo slogan Garda 2013: Io ce metterei er T20! :mrgreen:

JTD powered by Garrett®, RSR Tech® & Tuningmaster®
"Specializzati in saldature tra suola e lamiera"
"A uno e otto je sgommamo in testa" (Interceptor)
Avatar utente
Alfa
Pilota W.R.C.

Messaggi: 10138
Iscritto il: 20/01/2008, 21:13
Località: Albano Laziale
Modello: Punto JTD VGT.

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda ricky.i » 16/06/2013, 14:13

bella sta guida! bravi rega!!
Finchè la punto va, lasciala andare..! :)

GasGas: http://www.puntoracingclub.it/forum/viewtopic.php?f=53&t=13552

"Ehi tu porco levale le mani di dosso!"
Avatar utente
ricky.i
Pilota W.R.C.

Messaggi: 5293
Iscritto il: 09/06/2010, 18:33
Località: Genova
Modello: Mk2a Sporting 16v

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda fede_punto » 16/06/2013, 15:32

Marcoooo lo sai ke lo devi fare anke a me verooooo
Avatar utente
fede_punto
Pilota W.R.C.

Messaggi: 3388
Iscritto il: 25/11/2008, 9:48
Località: torino
Modello: punto sporting mk2

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda vigna250 » 16/06/2013, 19:18

Saresti il 3° :D :D :D

Prima o poi finiscono ste staffe!
Hi i am mister ken
Uno scorpione sotto al culo ma una mk2 nel cuore...
Il pedale a destra...serve per fare più rumore...
http://www.inoxman.it/
Avatar utente
vigna250
Pilota W.R.C.

Messaggi: 2665
Iscritto il: 20/01/2008, 21:13
Località: Capriglio (AT)
Modello: Abbarth!!!

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda fede_punto » 16/06/2013, 22:10

Si compranooo ahahahah
Avatar utente
fede_punto
Pilota W.R.C.

Messaggi: 3388
Iscritto il: 25/11/2008, 9:48
Località: torino
Modello: punto sporting mk2

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda Ciccio » 17/06/2013, 8:44

E mò questa si trasferisce subito su wikipunto ;)
Possiamo scegliere quello che vogliamo seminare, ma siamo obbligati a mietere quello che abbiamo piantato
Avatar utente
Ciccio
Direttivo

Messaggi: 1870
Iscritto il: 22/01/2008, 11:43
Località: Cinisello Balsamo (MI)

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda MAKSIMON » 17/06/2013, 12:48

ci proverò anch'io oggi, ma avvitando semplicemente i perni al posto delle viti originali. almeno maduGT ci era riuscito senza problemi
Immagine GERMAN STYLE INSIDE Immagine

Punto Immagine SEI TORNATA!!!
Avatar utente
MAKSIMON
Pilota W.R.C.

Messaggi: 5102
Iscritto il: 20/01/2008, 21:13
Località: Settimo Torinese (TO)
Modello: Punto GT

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda vigna250 » 18/06/2013, 17:17

Sulla mk2 nn c'è un caxxo di posto sotto al cofano, sulla mk2b ce n'è molto di più e il lavoro risulta facile, su mk1 occhio che non cè tutto lo spazio che sembra: mi ricordo sulla killer che il pistoncino appoggiava sul fianchetto e lo allargava da chiuso!
Hi i am mister ken
Uno scorpione sotto al culo ma una mk2 nel cuore...
Il pedale a destra...serve per fare più rumore...
http://www.inoxman.it/
Avatar utente
vigna250
Pilota W.R.C.

Messaggi: 2665
Iscritto il: 20/01/2008, 21:13
Località: Capriglio (AT)
Modello: Abbarth!!!

Re: Pistoncino alzacofano MK2 NO FORATURE

Messaggioda MAKSIMON » 18/06/2013, 19:52

su quella di maduGT montava perfetto mentre sulla mia sporting mk2b toccava
Immagine GERMAN STYLE INSIDE Immagine

Punto Immagine SEI TORNATA!!!
Avatar utente
MAKSIMON
Pilota W.R.C.

Messaggi: 5102
Iscritto il: 20/01/2008, 21:13
Località: Settimo Torinese (TO)
Modello: Punto GT
