spruzzatore intercooler aggiornamento 3.0

MessaggioInviato: 01/03/2011, 22:12
da bluthunder79
siccome non trovo più la discussione che avevo postato diverso tempo fa la ricreo aggiornando il progetto:tolto compressore e installato pompa nautica e per dire che finalmente l'ho finito ;)

Immagine

Immagine

Immagine

Re: spruzzatore intercooler

MessaggioInviato: 01/03/2011, 22:45
da teobetagt
in poche parole è automatizzato? riesci a spruzzare l'acqua sia te manualmente ed in automatico??? davvero un bel lavoro

Re: spruzzatore intercooler

MessaggioInviato: 02/03/2011, 6:18
da bluthunder79
non ho capito cosa intendi per automatico o manuale.il funzionamento è semplicissimo.quando attivo il sistema la pompa si alimenta e porta in pressione il circuito dal dopo di essa fino alla elettrovalvola e si spegne (auto innescante).Quando poi io schiaccio completamente l'accelleratore comando l'elettrovalvola ed il led tramite uno switch che ho sul pedale dell'acceleratore che mi spruzza sull'intercooler.se la pressione nel circuito cala la pompa si reinserisce altrimenti rimane in stand by finchè non sente la pressione che cala.Quindi nella guida normale potrei cmq avere il sistema inserito,ma parzializzando l'acceleratore cmq non si attiva.

Re: spruzzatore intercooler

MessaggioInviato: 05/03/2011, 20:21
da metalcrow
E come prestazioni che incremento hai notato?

Re: spruzzatore intercooler

MessaggioInviato: 06/03/2011, 10:40
da bluthunder79
bha sulla mia punto che ha solo la mappa e qualche lavoretto non ho sentito pressochè niente, più che altro affatichi di meno turbina e e compagnia.sostanzialmente volevo fare questo progetto per mettermi alla prova visto che subaru &C. c'è l'hanno di serie ma costa uno sproposito io con meno di 100€ ho fatto tutto ;)
Se devo essere sincero mentre mappava volevo farglielo attivare per vedere la differenza,ma gli avrei allagato il banco prova :)

Re: spruzzatore intercooler

MessaggioInviato: 06/03/2011, 16:04
da cobrabianco
si ma cazzo, 12 litri....

Re: spruzzatore intercooler

MessaggioInviato: 06/03/2011, 19:46
da bluthunder79
cobrabianco ha scritto:si ma cazzo, 12 litri....

cioe' pochi o troppi?

Re: spruzzatore intercooler

MessaggioInviato: 09/03/2011, 0:59
da teobetagt
troppi :D

Re: spruzzatore intercooler

MessaggioInviato: 09/03/2011, 12:30
da bluthunder79
bhe se nebulizzasse si forse sarebbero troppi, ma spruzzando se guidi allegro in una salita tra tornanti e curve finiscono quasi alla svelta ;)

Re: spruzzatore intercooler

MessaggioInviato: 23/07/2014, 20:47
da bluthunder79
eccomi come promesso a distanza di anni ho modificato il progetto iniziale ormai siamo alla rev. 3.0 ;) inoltre visto che forse arriva il caldo come disse maksimon in un altro post tutti sotto la mia macchina ;)

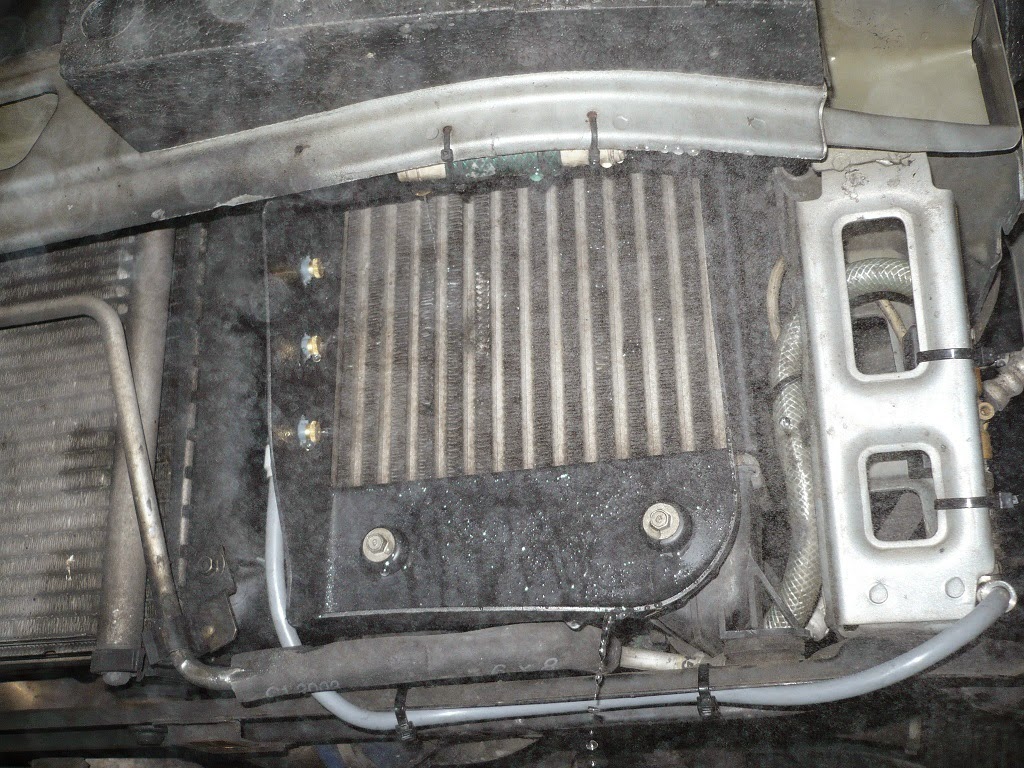

vecchio sistema eliminando il convogliatore originale

Immagine

Immagine

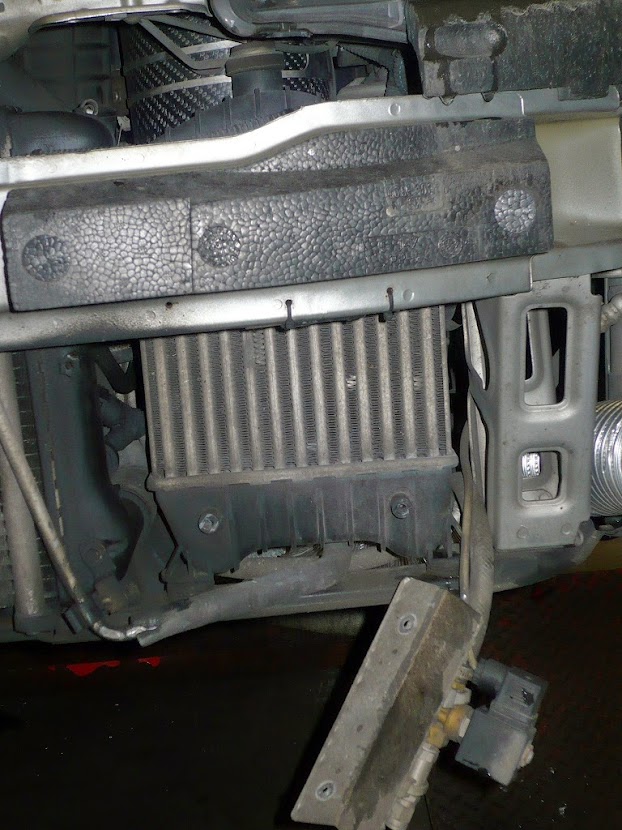

nuovo sistema impiantato sul convogliatore originale...

vista da dietro

Immagine

vista da davanti

Immagine

convogliatore montato

Immagine

gruppo arrivo acqua in pressione con valvola 12vdc e valvola di non ritorno

Immagine

rifatta per l'ennesima volta anche la basetta comandi supplementari anche quella siamo ormai alla versione 3.0

Immagine

la foto non so se rende l'idea non volevo annegare la fotocamera, ma il sistema è in funzione

Immagine

Immagine

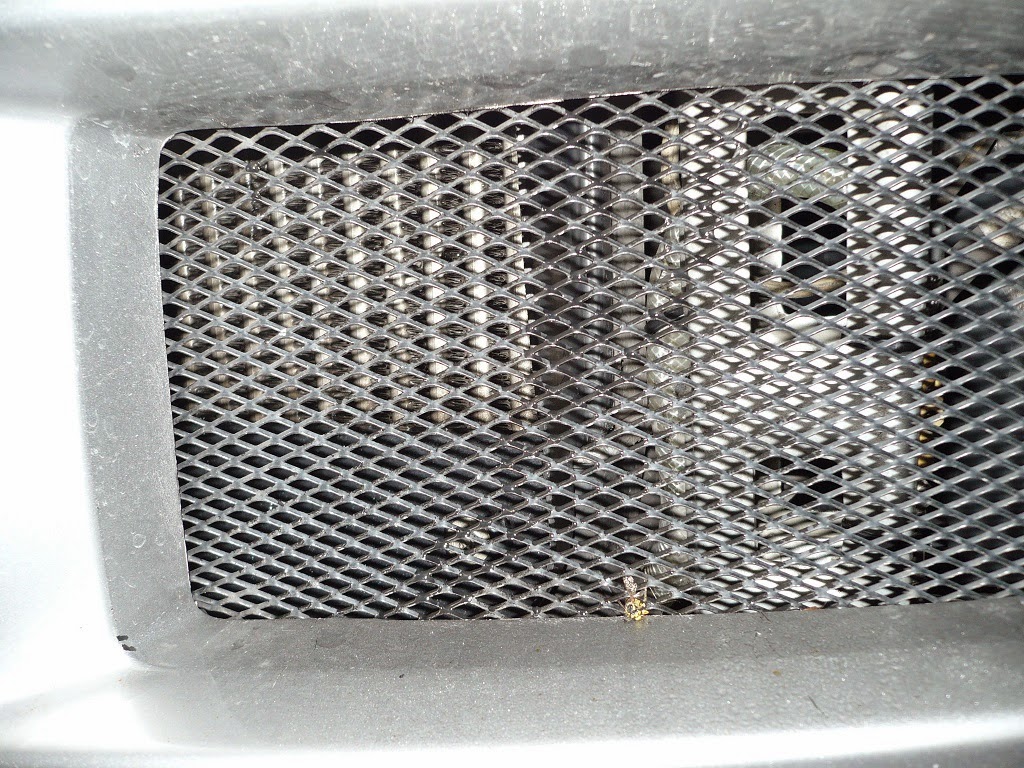

il sistema visto dall'esterno, anzi celato ;)

Immagine

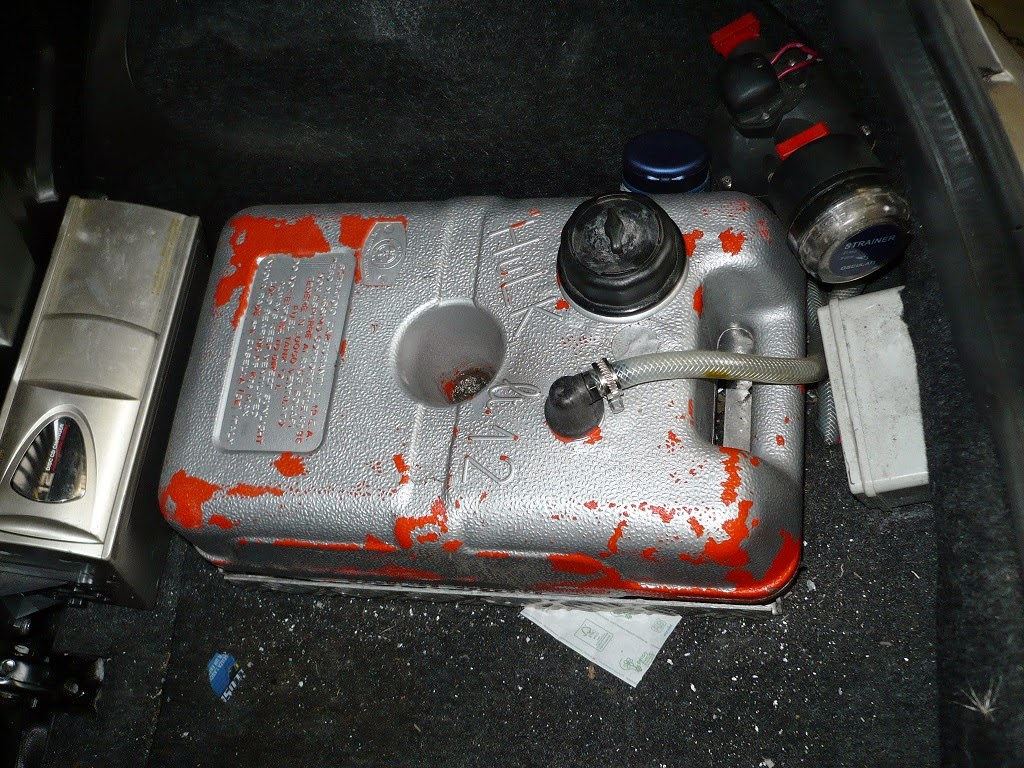

l'insieme della tanica, della pompa nautica e della scatola di giunzione di tutti i cavi del sistema

Immagine

spero di aver dato un pizzico di voglia di fare/idea a qualcuno e aver contribuito al movimento nel forum che è
da qualche settimana immobile ;)
